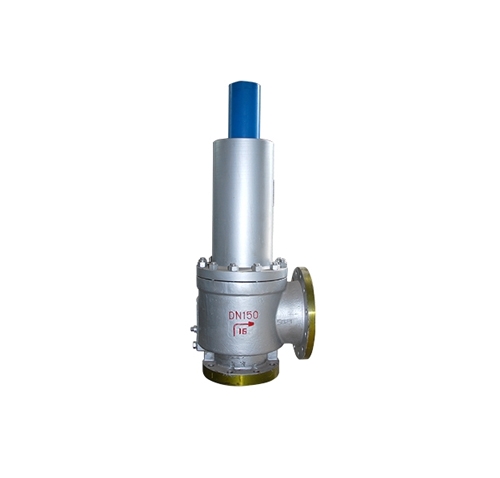

微啟彈簧式安全閥三大組成單元

在線檢測系統由機械夾具、液壓動力單元和數據采集處理單元三大部分組成，彼此相對獨立，由兩條10米長的液壓軟管和兩條10米長的五芯屏蔽電纜互相聯成一個完整的微啟彈簧式安全閥安全閥測試系統。它具有體積小、重量輕、組件模塊化、設備計算機化、操作簡單、穩定可靠等顯著特點，性能在許多方面都超過國外同類儀器水平。 .1夾具：保證對待測微啟彈簧式安全閥安全閥實施夾持定位，為液壓動力單元提供施加外力的環境，采用組合式結構，拆卸十分方便。（見圖三） .2液壓動力單元：提供可調節的液壓輸出和流量，最大輸出10MPa，最大提升力為50KN，用以控制外加的提升力和提升速度。 .3 數據處理單元：它是測試系統的核心，直接決定系統的可靠性和準確性。 　其中，力傳感器采用輪輻式結構，靈敏度極高，精度可達到0.05% ，壓力傳感器采用高溫型傳感器，工作溫度可達200~250度。兩種傳感器均為高輸出式，內藏放大器，其線性度、重復性和抗干擾能力極強。 　測試系統采用了二通道低增益，高精度放大電路，智能化A/D轉換和數據采集電路，可同時采集力、壓力二個參數，核心部分選用目前市場上先進的筆記本電腦（CPU PⅢ600），可繪制曲線并打印測試結果，具有漢字化的人機對話功能，各測量通道的數據均可在屏幕上顯示，在超量程的情況下，確保系統和微啟彈簧式安全閥安全閥的安全，全部硬件采用模塊化結構，便于維修和調試。本類閥門在管道中一般應當水平安裝。

微啟彈簧式安全閥電腦低溫工作臺

另外，為保證主機能在50℃的高溫環境下正常連續的工作，特別設計了輔助配套設備——電腦低溫工作臺。操作步驟如下：見圖四， 選擇被測試微啟彈簧式安全閥安全閥，根據系統安裝圖可方便地完成NSH部件的安裝和連接；在計算機主控窗口上單擊“裝入?yún)?shù)”選定被測微啟彈簧式安全閥安全閥；（見圖五）選擇壓力傳感器測量方式，輸入基礎壓力值；核對無誤后，單擊“再線定壓”，此時系統提示：“正在測試！請等待！”打開液壓?jiǎn)卧娫撮_(kāi)關至“開啟”位置，調整“系統壓力調整”旋鈕至計算機指示“所需油壓”值；將換向控制旋鈕旋至“提升”位置，使油缸活塞帶動被測閥的閥桿向上移動；通過觀察閥桿上升或聽到介質排泄的聲音，確定閥已開啟后，將換向控制旋鈕旋回“復位”位置，關閉電源；計算機將自動進入結果顯示窗體，（見圖六）顯示測試曲線、測試時間、開啟壓力、調整高度等參數；根據計算機提示的調整高度，調節定壓螺母；單擊“退出”鈕，重新起動測試程序，得出新的測試曲線和結果。反復執行上述步驟，直至開啟壓力和整定壓力相差不大于“測量允許誤差” 時，此時計算機顯示“調節完畢”，表示測量結束。
