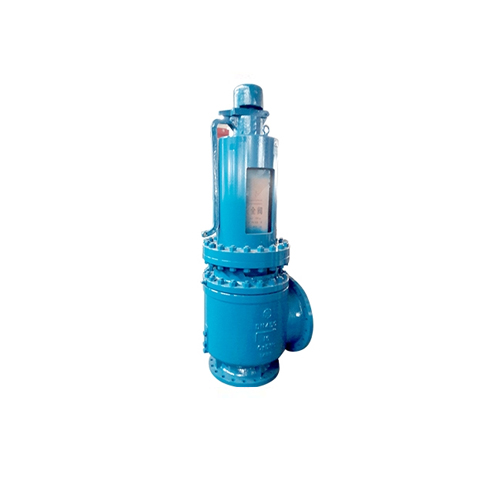

TWDB為背壓平衡波紋管彈簧式安全閥。在API526標準基礎上開發的大喉徑系列安全閥?？蛇m用于空氣、氣體、水蒸氣、液體等介質的承壓設備。

規   格：10"x14"~20"x24"

壓力級：Class150~300、PN16~PN420

喉   徑：V~BB（272.19~1193.55cm）

溫度范圍：-29°C~538°C

整定壓力：1.72~20.69barg

標   準：ASME VIII卷

性能：

整定壓力偏差：≤±3%

超過壓力：    ≤10%

啟閉壓差：    ≤10%

密封性能：符合API 527標準中的規定

特點：

閥座與閥體為可分離式、維修方便、經濟。

傘形反沖盤能夠有效地提高升力，閥瓣在較小超壓下就能夠迅速地全開啟，排放介質，從而達到保護設備目的。

調節圈能夠調整滿意的啟閉壓差。

對反沖盤和導向套，閥桿和調整螺釘?shù)牟牧线M(jìn)行合理的選擇以及間隙的適當選取，保證閥瓣運動靈活。

閥瓣、閥座密封面堆焊硬質合金，表面精研后保證高密封性和使用壽命長。

平衡波紋管式安全閥中的波紋管能夠消除背壓波動對閥門性能的影響，還能保護彈簧和其他內件免受介質的腐蝕。

彈簧和波紋管選材及加工工藝講究，并進行嚴格的測試和檢查。
